摘 要： 在NaCl-KCl熔鹽體系中, 以三氯化鋁作為氯化劑, 通過液相反應(yīng)將鈦的氧化物氯化為三氯化鈦。對(duì)比氧化鈦、三氧化二鈦、氧化鈦2的氯化效果, 并綜合三氯化鋁與氧化鈦、三氧化二鈦、氧化鈦2反應(yīng)熱力學(xué)分析, 較好的結(jié)果是三氧化二鈦氯化為三氯化鈦。采用不同的電化學(xué)測(cè)試手段研究了Al (Ⅲ) 與Ti (Ⅲ) 在Mo電極上的合金化過程, 采用共沉積法制備TiAl2、TiAl3合金。同時(shí)借助于XRD和SEM手段對(duì)合金進(jìn)行了分析, 說明通過熔鹽電解可以直接制備Ti-Al合金。

0 引言

隨著航空動(dòng)力裝置的更新?lián)Q代, 航空航天發(fā)動(dòng)機(jī)內(nèi)部環(huán)境溫度逐漸提升, 當(dāng)下成熟應(yīng)用的鎳基合金已經(jīng)不能滿足高溫的工作要求, 由于鈦鋁合金具有優(yōu)異的耐高溫、耐腐蝕性, 可以代替鎳基合金作為航空航天、汽車、精密制造領(lǐng)域的輕質(zhì)高強(qiáng)度結(jié)構(gòu)零件。鈦鋁合金具有規(guī)整的原子排列、較強(qiáng)的金屬鍵、共價(jià)鍵結(jié)合力, 并且具有質(zhì)量輕、高溫抗氧化性能、抗蠕變性能良好, 可以作為耐高溫、耐腐蝕特種涂層的原材料, 應(yīng)對(duì)各種嚴(yán)苛的使用條件[1]。

現(xiàn)行鈦鋁合金型材的制取過程以金屬鈦粉、鋁粉為初始原料, 經(jīng)金屬合金熔煉方法制取得到合金粉末產(chǎn)品, 通過粉末冶金壓制成型, 其工藝簡單、成本低廉, 但產(chǎn)品純度低、合金成分容易偏析[2-3]。筆者采用熔鹽電解方法制備鈦鋁合金粉末。鑒于目前金屬粉末合金化、反應(yīng)燒結(jié)、自蔓延高溫合成、爆炸合成、等離子噴射成形等鈦鋁合金粉末制備過程, 均需使用金屬鈦粉作為鈦源, 而鈦粉生產(chǎn)工藝是以海綿鈦為原料, 通過合金熔煉方法制備鈦鋁合金粉末, 需經(jīng)過海綿鈦轉(zhuǎn)換成金屬鈦粉末的制備過程, 存在生產(chǎn)流程長、生產(chǎn)過程不連續(xù)、成本高、工藝復(fù)雜等缺點(diǎn), 限制鈦鋁合金的應(yīng)用。針對(duì)上述問題引入的“熔鹽電解工藝”, 在熔鹽中以鈦離子、鋁離子共沉積的方法制取鈦鋁合金粉末, 與現(xiàn)行方法[4]相比較, 簡化了工藝流程、實(shí)現(xiàn)了一步合金化, 而且規(guī)避了金屬鈦粉純度不達(dá)標(biāo)、雜質(zhì)氧含量較高的問題, 對(duì)從源頭上控制合金產(chǎn)品質(zhì)量, 降低制備成本具有一定的現(xiàn)實(shí)意義。

1 試驗(yàn)部分

1.1 原料

氯化鈉、氯化鉀、氯化銀、海綿鈦、四氯化鈦、三氧化二鈦、一氧化鈦、二氧化鈦、三氯化鋁、鹽酸、無水乙醇、去離子水, 所有試劑均為分析純。

1.2 試驗(yàn)過程

熔鹽電解試驗(yàn)均采用三電極體系, 鉬絲 (1.0mm) 為工作電極、石墨 (10 mm) 為對(duì)電極、自制的Ag/Ag Cl電極為參比電極, 熔鹽電解溫度測(cè)試溫度700~850℃, 選擇等摩爾比的Na Cl、KCl混合物為熔鹽電解質(zhì), 再分別向電解質(zhì)體系中添加反應(yīng)物質(zhì)鈦氧化物和三氯化鋁。熔鹽電解裝置[5-7]如圖1所示。首先, 整個(gè)石英爐體抽真空, 當(dāng)外接真空表讀數(shù)顯示為70 Pa時(shí), 停止抽真空, 關(guān)閉真空閥門, 切換至Ar氣保護(hù)系統(tǒng);當(dāng)石英管中充滿Ar氣真空表顯示微正壓時(shí), 打開尾氣吸收閥門;并將尾氣排出管, 放入廢氣吸收瓶中。當(dāng)整個(gè)爐體的Ar氣保護(hù)系統(tǒng)運(yùn)行正常時(shí), 打開加熱程序, 保溫1 h, 使熔鹽在剛玉坩堝內(nèi)處于充分熔融狀態(tài), 同時(shí)反應(yīng)物進(jìn)行反應(yīng), 并將三電極放入熔鹽中進(jìn)行電解或電化學(xué)測(cè)試。在插入電極時(shí), 提高通入氬氣的量, 盡量避免空氣進(jìn)入爐體。反應(yīng)后, 待爐內(nèi)溫度降低至接近室溫, 即可出爐。出爐后將工作電極上的產(chǎn)物經(jīng)過HCl (0.05%) , 去離子水, 酒精清洗后, 放入真空烘箱80℃干燥12 h后, 進(jìn)行檢測(cè)分析。

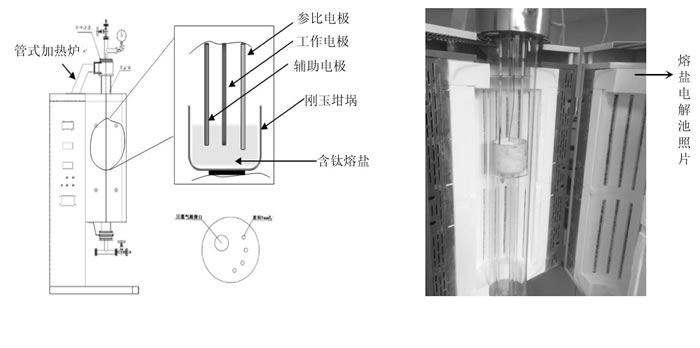

圖1 電解裝置示意

2 結(jié)果與討論

2.1 三氯化鋁在含Ti O、、二氧化鈦熔鹽體系中的氯化性能研究

本試驗(yàn)Na Cl-KCl熔鹽介質(zhì)中所存在的低價(jià)鈦離子由鈦氧化物氯化方法制取, 以作為鋁離子來源和氯化劑。對(duì)Ti O、、二氧化鈦的氯化效果如圖2所示。

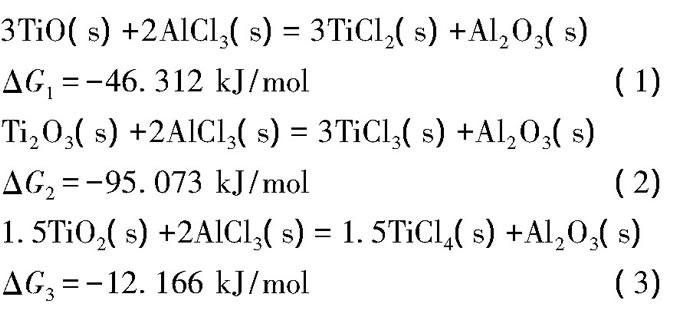

圖2表明, 含熔鹽體系中, 鈦離子濃度增長速度快、氯化率最高, 含二氧化鈦熔鹽體系中, 鈦離子濃度增加緩慢, 氯化率較低。使用熱力學(xué)研究方法, 明確鈦氧化物、的氯化反應(yīng)如式 (1) ~ (3) 所示。

圖2 750℃在Na Cl-KCl-Ti O (1.45%) -三氯化鋁熔鹽中鈦離子和鋁離子濃度隨時(shí)間變化的關(guān)系

從吉布斯自由能數(shù)據(jù)可以獲知, 二氧化鈦與反應(yīng)最難, 與的反應(yīng)容易發(fā)生, 與上述的研究結(jié)果相符合。

2.2 三氯化鋁在含三氧化二鈦熔鹽體系中氯化過程的電化學(xué)研究

以為熔鹽電解質(zhì), 金屬鉬為工作電極, 石墨為對(duì)電極, Ag/Ag Cl電極為參比電極, 使用循環(huán)伏安進(jìn)行電化學(xué)測(cè)試, 結(jié)果見圖3。

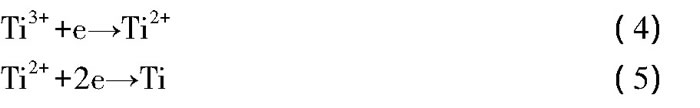

如圖3所示, 在三氯化鋁) 熔鹽體系中, 信號(hào)A對(duì)應(yīng)于堿金屬Na的析出, 反向掃描過程, 沒有對(duì)應(yīng)堿金屬Na的溶解信號(hào), 因?yàn)?50℃金屬Na為液體狀態(tài), 在陰極沉積后就滴落在熔鹽中, 為使反應(yīng)充分進(jìn)行, 750℃恒溫1 h, 在恒溫過程中發(fā)生陰極沉積低落熔鹽現(xiàn)象, 所以圖中沒有出現(xiàn)金屬Na的溶解峰。圖3中可看到兩對(duì)信號(hào)峰B/B'、C/C', 參照Ti離子的還原電位, 對(duì)應(yīng)于Ti (Ⅲ) 離子的兩步法還原過程。根據(jù)B/B'與C/C'的外形可知, 屬于可溶-可溶體系, 即電流先緩慢增加達(dá)到峰值后又緩慢減少。Ti (Ⅲ) 、Ti (Ⅱ) 的反應(yīng)過程如式 (4) 所示。Ti (Ⅱ) 、Ti反應(yīng)過程屬于可溶-不可溶體系, 如式 (5) 所示。圖中沒有顯示尖銳的沉積峰, 由于鈦與鈦低價(jià)態(tài)氯化物的歧化反應(yīng)造成。

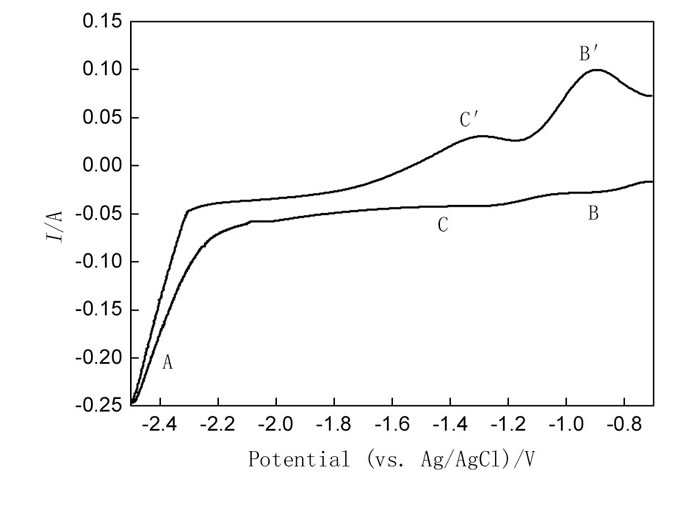

圖3 Mo電極 (S=0.56 cm) , 750℃下, 氯化鈉-氯化鉀-三氧化二鈦 (1.45%) 熔鹽體系中加入5%三氯化鋁后得到的循環(huán)伏安曲線Fig.3 CV (cyclic voltammetry) curve obtained using a molybdenum electrode (0.56 cm) for 三氧化二鈦 (1.45%) -三氯化鋁 (5%) in the Na Cl-KCl eutectic at 750℃, sweep rate:0.2 V/s

2.3 三氧化二鈦與三氯化鋁共沉積制備Ti-Al合金電化學(xué)行為研究

2.3.1 循環(huán)伏安法

在熔鹽體系中, Ti Cl3、三氯化鋁在電能輔助下, 陰極共沉積形成鈦鋁合金, 向體系中加入過量三氯化鋁, 以引入Al (Ⅲ) , 根據(jù)鈦鋁系相圖可知[8], 不同溫度條件、不同鋁含量條件下, 鈦、鋁可形成五種不同晶型結(jié)構(gòu)的金屬間化合物。使用Na Cl-KCl-三氧化二鈦 (1.45%) -三氯化鋁 (6.0%) 熔鹽體系進(jìn)行循環(huán)伏安測(cè)試。

在含鈦熔鹽體系中, 鋁離子濃度高, 對(duì)生成鈦鋁合金有利。如圖4所示:CV曲線正掃過程中, 金屬鉬電極表面雙電層, 完全耗盡在共沉積的金屬還原過程中。試驗(yàn)中, 添加過量三氯化鋁, 對(duì)鈦鋁合金制取體系進(jìn)行電化學(xué)研究。為防止三氯化鋁蒸發(fā), 向熔鹽體系中通入Ar氣, 攪拌以減少熔鹽的飽和蒸汽壓, 促進(jìn)三氯化鋁、鈦氧化合物的氯化反應(yīng), 提高氯化率。圖4中循環(huán)伏安曲線, 存在3對(duì):D/D'、C/C'、E/E'信號(hào)峰, 對(duì)應(yīng)電壓分別是-1.0、-1.4、-1.2 V, 根據(jù)鈦、鋁的析出電壓[9-10], 可以判斷D/D'是金屬鋁的沉積、溶解峰, C/C'對(duì)應(yīng)的是金屬鈦的沉積和溶解峰。在圖4中觀察到陰極信號(hào)C、D的電流先迅速增加, 達(dá)到峰值后緩慢下降, 陽極信號(hào)C'和D'的電流先迅速增加, 達(dá)到峰值后又迅速下降, 這是金屬離子在異相電極上沉積、剝離的特征[11], 確定陰極信號(hào)C、D是鈦和鋁的陰極沉積峰, 而相應(yīng)的D'、C'是鈦、鋁氧化峰。圖4中介于C/C'和D/D'之間存在一對(duì)E/E'峰, 對(duì)應(yīng)的電壓是-1.2 V, 在鈦、鋁還原電位之間, 標(biāo)志著形成Ti-Al合金化合物。Ti-Al合金, 是鈦、鋁離子在鉬電極共沉積得到, 因此, 與其相對(duì)應(yīng)的應(yīng)該是電流回掃描過程形成的, 當(dāng)轉(zhuǎn)換電位達(dá)到極限的-1.5 V時(shí), 圖中有一個(gè)尖銳的陰極峰E, 相對(duì)應(yīng)的陽極溶解峰E'在-1 V處。循環(huán)伏安測(cè)試曲線說明, 該試驗(yàn)條件下, 能夠電解沉積出Ti-Al合金。試驗(yàn)完成時(shí)陰極產(chǎn)品被熔鹽層包裹, 很難判斷電解產(chǎn)物中, 是否有合金相生成, 因此需要對(duì)陰極產(chǎn)品進(jìn)行后處理。使用0.05%的鹽酸在超聲波儀器中進(jìn)行清洗, 再用酒精清洗, 最后在60℃的溫度真空條件下干燥。

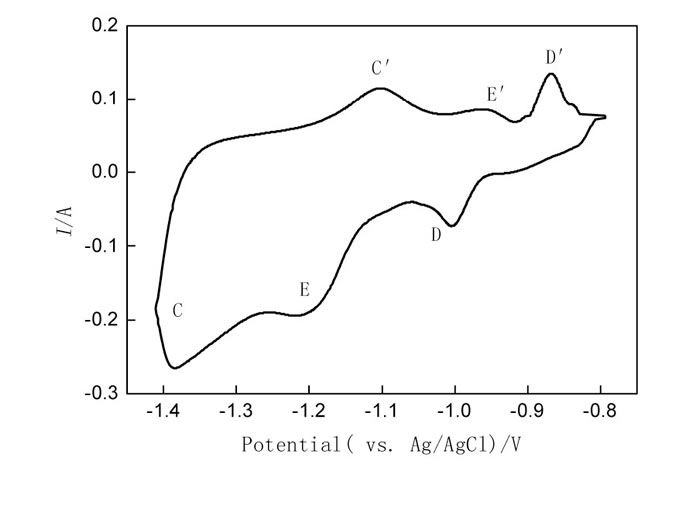

圖4 在Mo電極 (S=0.56 cm) 上, Na Cl-KCl-三氧化二鈦 (1.45%) -三氯化鋁 (6.0%) 熔鹽體系得到的循環(huán)伏安曲線, 溫度:750℃, 掃速:0.2 V/s Fig.4 CV (cyclic voltammetry) curve obtained on molybdenum electrode (0.56 cm) for 三氯化鋁 (6.0%) -三氧化二鈦 (1.45%) in the Na Cl-KCl eutectic at 750℃, sweep rate:0.2 V/s

2.3.2 方波伏安法

為進(jìn)一步研究鈦離子與鋁離子的共沉積過程, 下面對(duì)熔鹽體系進(jìn)行方波伏安電化學(xué)測(cè)試[12]。金屬鉬為工作電極, 石墨為對(duì)電極, Ag/Ag Cl電極為參比電極。

圖5所示, 750℃時(shí), 在熔鹽體系中, 添加過量三氯化鋁, 以20 Hz的信號(hào)頻率, 金屬鉬作為工作電極, 進(jìn)行方波伏安測(cè)試。曲線中-1.4V的陰極電流信號(hào)C對(duì)應(yīng)于金屬鈦的沉積, 與上述循環(huán)伏安結(jié)果相符。在圖中-1.04、-1.3、-1.15 V的3個(gè)信號(hào)峰與循環(huán)伏安結(jié)果相符。C、E、D三個(gè)尖銳峰形狀與固相生成峰形狀相似, 與鈦、鋁、鈦鋁合金標(biāo)準(zhǔn)電位具有微弱的偏差。在-1.15 V處所出現(xiàn)的小峰F, 與鈦鋁合金在鉬電極上欠電位沉積有關(guān)。據(jù)文獻(xiàn)報(bào)道[13-15], Ti (Ⅱ) 離子還原為金屬Ti的電位比Al (Ⅲ) 離子在熔鹽中的還原電位負(fù)。在含有Al (Ⅲ) 離子的熔鹽中, Ti (Ⅱ) 的沉積電位要正于Al (Ⅲ) 離子的沉積電位, 這是由于欠電位沉積 (UPD) 引起。

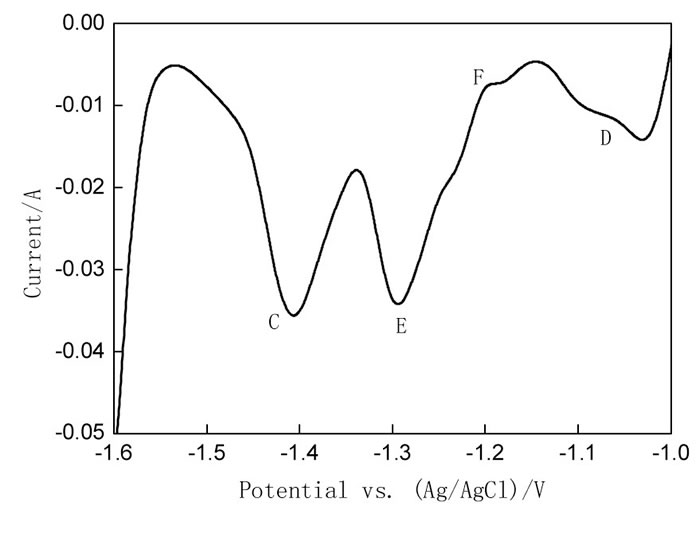

圖5 在Mo電極 (S=0.56 cm) 上, Na Cl-KCl-三氧化二鈦 (1.45%) -三氯化鋁6.0%) 方波伏安曲線, 脈沖高度:25 MV, 頻率:20 Hz Fig.5 SWV (square wave voltammetry) curve obtained on molybdenum electrode (0.56 cm) for 三氯化鋁 (6.0%) -三氧化二鈦 (1.45%) in the Na Cl-KCl eutectic at 750℃, pulse height:25 MV, frequency:20 Hz

2.3.3 開路計(jì)時(shí)電位法

開路計(jì)時(shí)電位法可以用于研究電沉積合金的過程。原理是:通過恒電位電解, 在工作電極表面形成合金層, 記錄電極電位隨時(shí)間的變化數(shù)值, 據(jù)此繪制成曲線, 其中曲線平臺(tái)代表兩相共存狀態(tài)[16-17]。

圖6為750℃的 (6.0%) 熔鹽體系, -1.5 V恒電位條件下, 電解120 s的開路計(jì)時(shí)電位曲線。平臺(tái)1對(duì)應(yīng)Al (Ⅲ) /Al (0) 氧化還原體系的平衡電極電位, 平臺(tái)3對(duì)應(yīng)Ti (Ⅱ) /Ti (0) 氧化還原體系的平衡電極電位, 平臺(tái)1與3之間的平臺(tái)2對(duì)應(yīng)鈦鋁金屬間化合物的兩相共存狀態(tài) (Al2Ti和Al3Ti) 。歷經(jīng)成核、長大過程, 經(jīng)原電位沉積的鋁原子擁有更多的缺陷, 有利于鈦原子向鋁原子中擴(kuò)散, 形成過飽和Al-Ti合金, 并分解生成不同晶型的金屬間化合物, 其測(cè)試結(jié)果與循環(huán)伏安測(cè)試結(jié)果一致。

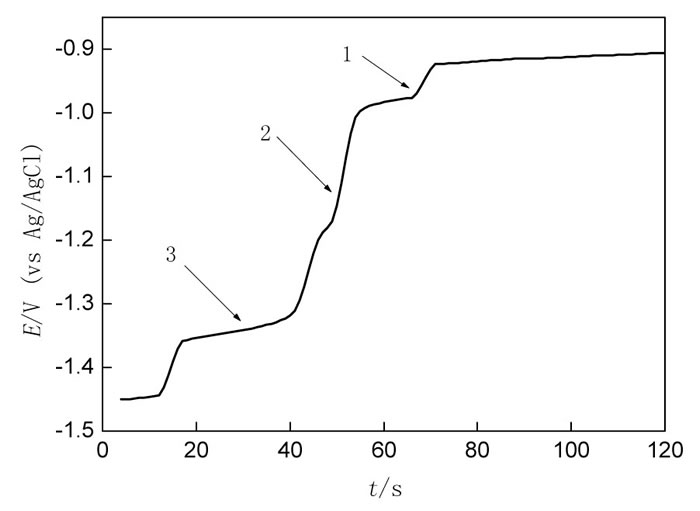

圖6 Mo電極上, Na Cl-KCl-三氧化二鈦 (1.45%) -三氯化鋁 (6.0%) 在-1.5 V恒電位電解120 s得到的開路計(jì)時(shí)電位曲線, 試驗(yàn)溫度750℃Fig.6 Open circuit chronopoten氧化鈦metry curve obtained on molybdenum electrode in Na Cl-KCl-三氧化二鈦 (1.45%) -三氯化鋁 (6.0%) melt at 750℃after poten氧化鈦static electrolysis for 120 s at-1.5 V

2.4產(chǎn)物表征

2.4.1 XRD圖譜分析

電解質(zhì)體系中, 使用恒電位方法, 以金屬鉬為工作電極, 電解制取鈦鋁金屬間化合物。由于試驗(yàn)條件所限, 陰極生成的合金易進(jìn)入熔鹽底部。因此對(duì)電解產(chǎn)物的表征, 是3 h電解試驗(yàn)后, 3%的稀鹽酸浸泡熔鹽, 所用鹽酸濃度較高, 防止電解質(zhì)中存在的低價(jià)鈦氧化生成二氧化鈦, 第一步將熔鹽全部溶解后, 再使用0.5%的鹽酸進(jìn)行過濾、淋洗, 所得產(chǎn)物, 真空烘箱中60℃條件下干燥4 h進(jìn)行XRD分析。圖7是750℃條件下, -1.3 V恒電位電解3h, 所得產(chǎn)物的XRD圖譜。表明電解產(chǎn)物中, 存在純金屬鈦、金屬鋁和、金屬間化合物。

電解鈦試驗(yàn)過程中, 電解產(chǎn)品鈦粉收集困難, 因?yàn)殛帢O產(chǎn)品容易脫落在熔鹽中而導(dǎo)致電極表面附著量較少。對(duì)應(yīng)于鈦鋁合金熔鹽電解過程也存在相同的問題。XRD圖譜顯示, 電解產(chǎn)物非純相鈦鋁合金還有金屬鈦、金屬鋁相, 高溫電解過程不可控因素較多, 所以對(duì)電解產(chǎn)物成分控制仍需進(jìn)行進(jìn)一步深入研究。

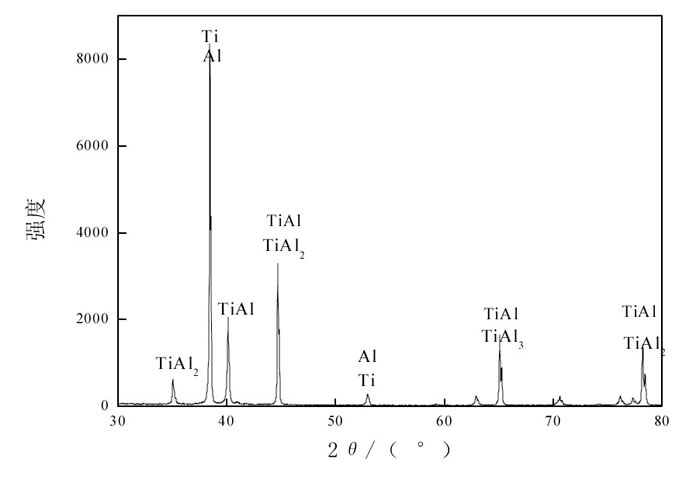

圖7 在750℃的Na Cl-KCl-Ti3O5 (2.0%) -三氯化鋁 (6.0%) 電解質(zhì)體系中, 鉬為陰極, 以-1.3 V的恒電位電解3 h得到的產(chǎn)物的XRD圖譜Fig.7 XRD pattern of the cathodic deposits obtained on molybdenum electrode in Na Cl-KCl-Ti3O5 (2.0%) -三氯化鋁 (6.0%) melts after poten氧化鈦static electrolysis for 3 h at-1.3 V and 750℃

2.4.2 SEM圖像分析

使用SEM、EDS元素面掃描分析方法, 對(duì)鈦鋁合金組織、元素分布均勻性進(jìn)行深入研究。

圖8為熔鹽體系中, 電沉積2 h, 得到鈦鋁合金的SEM、EDS譜圖。

圖8 Na Cl-KCl-Ti3O5 (2.0%) -三氯化鋁 (6.0%) 合金的SEM和EDS譜圖Fig.8 SEM and EDS analyses of the surface of cathodic deposits obtained on molybdenum electrode in Na Cl-KCl-Ti3O5 (2.0%) -三氯化鋁 (6.0%) melts

如圖8所示, 電解產(chǎn)品鈦鋁合金分布不均勻。在EDS圖中可以看出, 1、3點(diǎn)具有大顆粒形貌的是金屬鋁, 附著在大顆粒上的小顆粒2、4、5、6, EDS結(jié)果顯示成分為鈦鋁合金。由此推斷:恒壓電解過程中, 金屬鋁率先析出在金屬鉬陰極表面, 由于熔鹽電解過程溫度范圍是660~750℃, 所以金屬鋁以液態(tài)金屬的形式存在, 從而包裹在鉬電極表面形成新的陰極, 再與金屬鈦合金化在表面形成金屬鈦小顆粒。部分合金化的鈦鋁被液態(tài)的金屬鋁包裹, 形成圖中所顯示的大顆粒1、3。綜上所述恒壓電解可以得到鈦鋁合金產(chǎn)物, 但合金中存在鋁、鈦相, 需對(duì)陰極產(chǎn)物純化處理。

3 結(jié)論

在Na Cl-KCl熔鹽體系中, 以作為氯化劑, 通過液相反應(yīng)將鈦的氧化物氯化為三氯化鈦。采用不同的電化學(xué)測(cè)試手段研究了Al (Ⅲ) 與Ti (Ⅲ) 在Mo電極上的合金化過程, 采用XRD和SEM手段對(duì)合金進(jìn)行了分析, 得出以下結(jié)論:

1) 在體系中, 測(cè)得的Ti (Ⅲ) , Al (Ⅲ) 離子的濃度表明:在750℃在該體系中幾乎沒有Ti (Ⅲ) 離子。加入2%三氯化鋁后, 熔鹽中Ti (Ⅲ) 離子的濃度顯著增加, Al (Ⅲ) 離子的濃度逐漸減少。另外, 在熔鹽中可將氯化為。

2) 添加氯化為于Na Cl-KCl熔鹽體系中, 在Mo電極上, 熔鹽體系-1.3 V下進(jìn)行恒壓電解制備得到合金, XRD結(jié)果表明合金中能夠得到和相。

參考文獻(xiàn)

[1]Lua Y H, Zhang Y G, Qiao L J, et al.The fracture mechanism of a fully lamellarγ-Ti Al alloy through in-situ SEM observa氧化鈦n[J].Intermetallics, 2000, 8:1443-1445.

[2]Naka S.Advanced titanium-based alloys[J].Current Opinion in Solid State and Materials Science, 1996, 1:333-339.

[3]Kumpfert J.Intermetallic alloys based on orthorhombic titanium aluminide[J].Advanced Engineering Materials, 2001, 3:851-864.

[4]Wu X H.Review of alloy and process development of Ti Al alloys[J].Intermetallics, 2006, 14:1114-1122.

[5]Tang H, Batric P.Electrochemical behavior of La Cl3and morphology of La deposit on molybdenum substrate in molten Li Cl-KCl eutectic salt[J].Electrochimica Acta, 2014, 119:120-130.

[6]Tang H, Batric P.Electrochemistry of Er Cl3and morphology of erbium electrodeposits produced on Mo substrate in early stages of eletrocrystalliza氧化鈦n from Li Cl-KCl molten salts[J].Electrochimica Acta, 2014, 133:224-232.

[7]Tang H, Batric P.Electrochemistry and electrocrystalliza氧化鈦n of gadolinium on Mo substrate in Li Cl-KCl eutectic salts[J].Journal of the Electrochemical Society, 2014, 161 (9) :429-436.

[8]Schuster J C, Palm M J.Reassessment of the binary aluminum-titanium phase diagram[J].Journal of Phase Equilibria and Diffusion 2006, 27:255.

[9]Li X, Yan Y D, Zhang M L, et al.Electrochemical reduc氧化鈦n of Tm on Mg electrodes and co-reduc氧化鈦n of Mg, Li and Tm on W electrodes[J].Electrochimica Acta, 2014, 135:327-335.

[10]Li X, Yan Y D, Zhang M L, et al.Electrochemical prepara氧化鈦n of globular quarternary Mg-Li-Al-Yb alloy from Yb2O3assisted by 三氯化鋁in Li Cl-KCl-Mg Cl2melt[J].Journal of The Electrochemical Society, 2014, 161 (1) :48-54.

[11]Li X, Yan Y D, Zhang M L, et al.Zn Cl2and liquid zinc assisted electrochemical extrac氧化鈦n of thulium from Li Cl-KCl melt[J].Journal of The Electrochemical Society, 2014, 161 (5) :248-255.

[12]Li X, Yan Y D, Zhang M L, et al.Fabrica氧化鈦n of Yb-rich Mg-Li-Yb alloys via co-reduc氧化鈦n of Mg, Li and Yb[J].Journal of The Electrochemical Society, 2014, 161 (12) :704-711.

[13]Li X, Yan Y D, Zhang M L, et al.Electrochemical forma氧化鈦n of Al-Tm intermetallics in eutectic Li Cl-KCl melt containing Tm and Al ions[J].Journal of Nuclear Materials, 2014, 452:197-204.

[14]Li X, Yan Y D, Zhang M L, et al.Extrac氧化鈦n of ytterbium via co-reduc氧化鈦n of Al (Ⅲ) and Yb (Ⅲ) from Li Cl-KCl melt on W electrode[J].Journal of Radioanalytical and Nuclear Chemistry, 2014, 299:657-664.

[15]Li X, Yan Y D, Zhang M L, et al.三氯化鋁and liquid Al assisted extrac氧化鈦n of Nd from Na Cl-KCl melt via intermittent galvanostatic electrolysis[J].RSC Advances, 2014, 4:40352-40358.

[16]Yan Y D, Li X, Zhang M L, et al.Electrochemical extrac氧化鈦n of ytterbium and forma氧化鈦n of Al-Yb alloy from Yb2O3assisted by 三氯化鋁in Li Cl-KCl melt[J].Journal of The Electrochemical Society, 2012, 159 (11) :649-655.

[17]Yan Y D, Li X, Zhang M L, et al.The solubility of rare earth with variable valent and electrochemical behavior in Li Cl-KCl三氯化鋁melts[J].Energy Procedia, 2013, 39:408-414.
